清水混凝土修复如有需要可找忠岭装饰，给您的混凝土墙面一个时尚的感觉。曾几何时，清水混凝土已经越来越频繁地进入我们的时尚生活中，它褪去了老土、笨重的形象，成为了当今设计界的新宠，如今经常被广泛应用到家装里。
在混凝土和水泥砂浆成品的表面有一种叫泛碱的白色蓬松物质。在某些特定条件下，碱性絮状物会长时间保留在结构表面，这会影响结构表面的颜色，清水混凝土装饰的外观也会受到不利影响。随着对建筑产品性能和外观装饰的需求，对于结构外有颜色要求的混凝土，重视防治泛白的出现不容忽视。
1、混凝土表面泛白的形成原因？
分析结果表明：所有的泛白几乎都是不溶于水的碳酸钙(CaCO3)，也有较少其它碱类泛白。由于这些盐类多数是可溶性的，在雨雪的作用下会流去消失。
泛白的产生形成过程如何?从众多的施工中知道，浇筑中处于塑性的混凝土的硬化是水泥与水发生反应的结果，这个过程不仅能生成含水的硅酸钙，同时也产生大量的氢氧化钙即(Ca(OH)2)。这是一个无法控制的过程，氢氧化钙是一种溶解的物质，在水化初期，它往往存在于混凝土的游离水中，当混凝土继续硬化干燥时，结构内部这种浓度较高的氢氧化钙游离水就会逐渐沿混凝土毛细孔或微裂缝向表面潜出，移在表面后即逐渐蒸发掉，但带出的氢氧化钙却能迅速地吸收空气中的二氧化碳，发生化学反应成为不易溶水的白色碳酸钙残留在混凝土表面，这就是目前所认识的泛白现象。

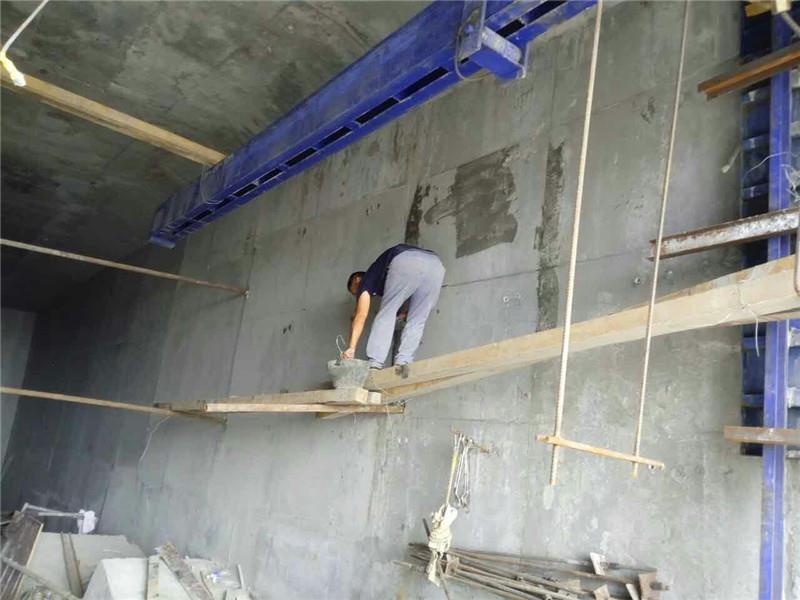

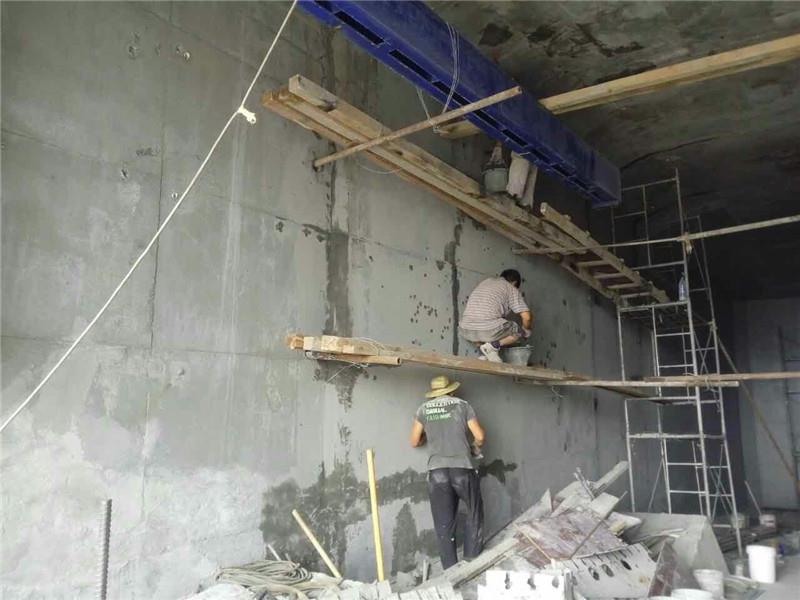

清水混凝土
这种在从塑性到逐渐水化强度提高硬化过程中产生的泛白为初次出现。初次泛白一般比较均匀出现在表面，但不一定发生在每一个结构面上。一般情况是，背风背光处出现的频率要比向阳迎风面小得多，也可能就不泛白。这是由于朝阳迎风面对蒸发水分有利较快的干燥，内部的游离水向表面迁移时，会向热量大蒸发快表面移动，因而被带到这些面的氢氧化钙较其它表面多，泛白现象就较其它面严重，有时会覆盖一层不能见原色的情况。
清水混凝土修复许多资料证实，清水混凝土的硬化过程较长，随着时间的延长速度也逐渐减弱、增长趋于平稳。在雨雪的不断侵蚀下，水分又会在适当部位再渗入混凝土内部，初次泛白后的内部氢氧化钙不会被全部带出，进入的水分会溶解残存的氢氧化钙。这些水分在外界温度影响下蒸发时，溶后的氢氧化钙就会带到结构表面，同初次泛白一样重新形成白色。这种因外界水分重新渗入所产生的泛白应该属于第二次泛白。
二次出现泛白同初次有所不同，多数情况下不会出现在混凝土的整个面上，而是不均匀的出现在表面的局部。这种泛白与水泥品种、用量、密实度、吸水率和孔隙有关;表面粗糙易积水、内部松疏吸水率大的部位容易产生多次泛白。清水混凝土修复在正常情况下，未采取任何措施的常规施工，出现泛白是必然的，但影响后果会不相同，但以后再出现泛白是有偶然性，多次出现泛白不会同初次危害大。
